产品概述

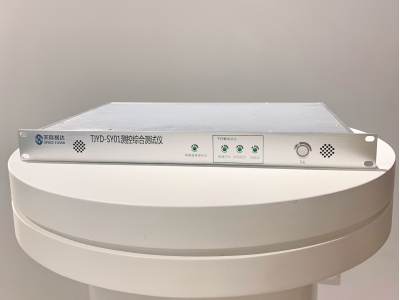

随遇模式地检设备主要完成随遇接入测控应答机的遥测、遥控功能测试以及一整套的上位机控制软件等。地检设备主要由1U标准机箱和上位机相关软件组成。机箱与上位机通过网口相连。
性能特点
主要功能
l 上行遥控指令的发送
l 下行遥测信息的接收
l 多普勒频移的模拟产生
l 误码率等性能测试
l 遥测信号等参数的采集和存储及显示
l 地面检测设备自身工作状态以及参数的显示等
主要性能指标
l {C}调制方式： PCM- CDMA –BPSK
l {C}扩频码类型：m序列
l {C}伪码长度：210-1
l {C}伪码速率：3.069Mcps
l {C}射频频率：70MHz~6GHz
l {C}发射功率：≤-10dBm
l {C}信源码型：NRZ_L
l {C}信道编码：2/3 POLAR编码（690,460）
l {C}信息速率：1kbps（编码后）
l {C}信息帧发送周期：1帧/s
l {C}信道数： 3个（不同码字或者不同相位）
l {C}信号动态范围：≥60dB
l {C}多普勒频差范围：0~±400kHz
l {C}多普勒变化率：≤15kHz/s
l {C}多普勒加加速度速率：0~100Hz/s2
l {C}多普勒类型：三角形、正弦波
l {C}上行遥控信号连续发送、下行遥测信号猝发单帧发送
上位机软件分为综合显示、参数配置、上行指令发送和下行接收/误码测试等部分，界面如后两图。
1. 参数配置
2. 上行指令发送
3. 下行接收/误码测试
